KH卧式投影仪
检测功能:

@快速测量工件外围尺寸,例如五金件,塑胶件
@测量钟表外壳影像尺寸
@生产车间通用外形尺寸测量
@小型加工件外形尺寸测
@测量点,线,圆,角度的位置关系
@测量外形规则,工整的各种非透明材质工件
@通过菲林与工件实际尺寸表面放大尺寸对比
@主要测量尺寸比较大,重量大的工件

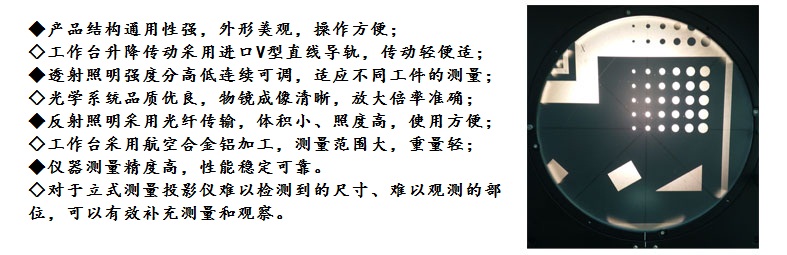

设备特征---成像效果

    该款卧式测量投影仪被广泛应用于机械、仪表、电子、轻工等行业,以及应用于院校、研究所和计量检定部门。该仪器能高效率检测各形状复杂工件的轮廊尺寸及表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等

 仪器型号

 KH-12卧式



 工作台面尺寸(mm) 408×126
 X坐标行程(mm) 200
 Y坐标行程(mm) 75(调焦)
 Z坐标行程(mm) 100
 仪器测量精度 3+L/200
 X、Y坐标数显解析度 0.0005mm


 投影屏尺寸(mm) ¢330
 旋转角度数显解析度 1′或0.01°

 放大倍数 10X(标配) 20X(选配) 50X(选配) 100X(选配)
 物方视场(mm) ¢30 ¢15 ¢6 ¢3
 测量最大高度(mm) 90
 仪器电源 110V/220V(AC),50/60Hz,总功率400W
 长×高×宽(mm) 1147×556×964
