高精度车床刀具测量仪
检测功能:
● 测量机加工所用车刀,铣刀,螺旋刀具
● 检测跟刀具外形相似五金零部件
● 检测工件上圆与圆,圆与点,圆与线的位置关系
● 检测圆,点,线,自身属线,例如真圆度,真直度等
● 检测工件上两台阶台的高度差
● 高清晰表面放大功能,直接观察表面瑕疵及不良点
● 360度无死角测量立体各类异形工件

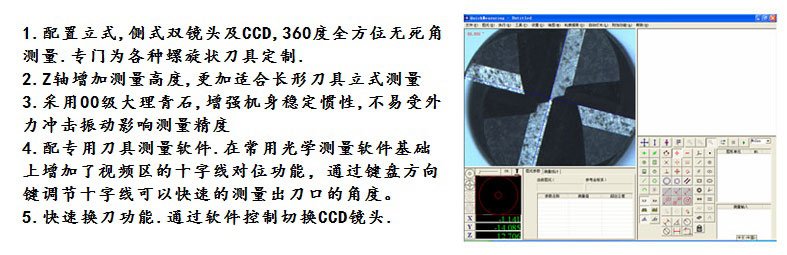

设备特征---软件界面

    #注意:该款刀具影像测量仪是一款专门测量螺旋状刀具新型影像检测设备.在吸取传统的光学测量设备功能下,新增加了适合刀具外形特点的点与点,点与线,角度,R弧形的快捷功能.大理石底座,改变了抗压变形系数,增强了仪器的稳定性,保证测量精度。



 设备型号

 KYD-2010A

 工作台 金属台尺寸(mm) 404x228
 玻璃台尺寸(mm) 260x160
 运行行程(mm) 200x100
 外形尺寸(mm) 510x400x750
 仪器重量(Kg) 130
 影像系统 1/3" CCD彩色摄像机;
 变焦物镜分辨率:0.7~4.5X;
 视频总倍率:30X~230X;
 物方视场:7~1.1mm 表面光源与透射光源均使用LED,亮度可调到
 电源 AC180~260V/50HZ
 测量功能 可测线、角、圆、圆心距、角度
