主机描述

◆  测量机主体工作台采用3+2的支撑点选用，通过三个经过严密计算的主支撑点，确保工作台及Y轴导轨变形最小，提高了测量机精度。备用的辅助支点有效保证设备作业时的安全性、可靠性、稳定性。

◆  框架采用全封闭结构，采用优质铝合金材料，即保证了框架的刚度又减轻了框架的重量，提高了框架运动平稳性，在设计中采用大跨距对称性设计，有效提升刚性、减小受力引起的变形，倍增提高测量机动态测量精度。

◆  X、Y、Z三轴导轨均采用精密级花岗岩气浮导轨，各向同性的三轴具有相同的温度效应，保证了测量机在不同温度梯度下的精度。

◆  配置了精密级气源过滤器，对油、水过滤精度可达0.1um，过滤率达99.93%，保证了气浮导轨运行安全可靠。

◆  花岗岩气浮导轨气浮布置严格按照面、线、点定位原则，做到既不过定位又不失定位，即保证测量机的精度的稳定。

◆  精密级花岗岩导轨具有稳定性好、变形小、硬度高的特点，当气浮与导轨因摩擦损坏时，仅需替换气浮快速修复。缩短维修工作时间，降低维修费用。

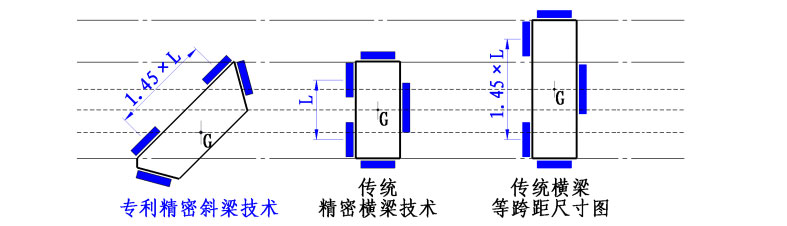

◆  X横梁采用专利技术，梯形截面45°放置技术，是相同高度、宽度矩形横梁气浮跨距的1.4倍，有效的提高了测量机精度。

◆  Z轴采用低摩擦气缸平衡重力技术，可实现便捷、即时的调节平衡重力，提高了测量机动态测量精度。

◆  驱动系统采用国际著名品牌的高性能直流伺服电机、同步齿形带传动装置，使传动更快捷、更精准、更稳定；
