您的位置: 首页 -龙门式全自动影像仪CNC600系列龙门全自动测量仪

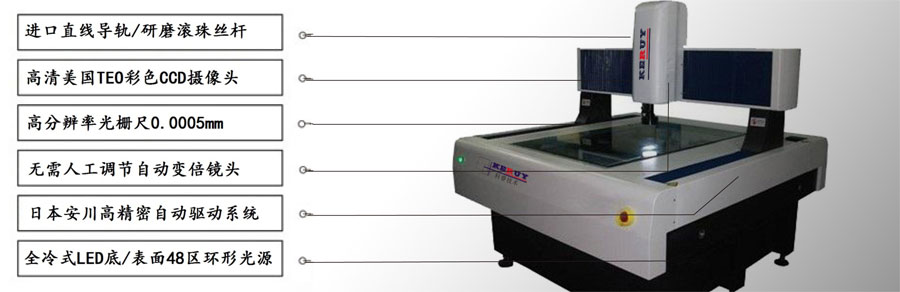

CNC600系列龙门全自动测量仪
检测功能:

    @大块PCB板电路图检测,孔位及表面检测
    @保护膜表面检测
    @五金板金,塑胶产品检测
    @菲林,铜板印刷纸检测
    @手机触摸屏玻璃平整度检测
    @大电视机玻璃屏平整度及表面尺寸测量
    @批量检测PCB板,菲林等线性孔位尺寸
    @批量检测普通产品圆,点,线,自身属线等几何图形

配置说明

#注意:本设备主要针对适合全自动测量工件而设定的高端自动影像测量仪.在首检中,操作人员只需将工件要求指定检测尺寸通过可视化编织程式方式保存文档,下面所有的相同工件均可数秒内完成自动检测.并且将所测得数据保存在指定的文档中.

         文档保存格式可为Excele,Word,Txt,或者CAD的格式.

 #本系列大行程为XY轴行程均在600MM左右的自动影像检测设#


    设备型号             CNC-6060CNC-7070
 行程 600*600*200700*700*200
 外形尺寸 890*890*560930*930*560
 测量精度 XY轴≤ (3+L/200)um
 Z轴≤ (4+L/200)um
     光栅尺英国RENISHAW贴片式光栅尺,分辨率0.5um
      CCD美国TEO,1/2英寸 彩色摄像机
     光学系统自动变倍镜头;可选配激光,可测量透明式玻璃的厚度与平
    光源连续可调式 LED 环形表面光及轮廓光,根据放大倍率确定最大光强
    电机驱动系统日本安川自动控制系统
    工作环境温度20 ° C ± 3 ° C , 湿度 45 % -75 %
      电源220V ± 10 % ,50Hz
