首先,我们在这里要提出一个测量学上的专业术语.就是轮廓度测量.很多检测行业都会用到轮廓度测量. 有关轮廓度测量分为线性和面性的.我们用二次元测量仪去检测工件的表面轮廓度,或者作工件轮廓度分析, 都是指工件的线性轮廓度.当我们把要测量的工件摆放在仪器上时,我们利用仪器的测量软件中的轮廓度扫 描或者地图扫描功能,就能把工件的表面性线轮廓扫描出来.我们这里扫描的方式有多种.一个是单纯针对简 易的外围轮廓的扫描.例如,一个橡胶圈,钟表壳等,我们只需要得到它们的外围尺寸时,就可以采用上这种方 法;另一种方式是整个工件的轮廓度扫描.这里就包括了外围尺寸的扫描,其次还可以扫描出工件表面的上纹 理尺寸.例如,很多工件上印有LOGO,钢印,花纹等,这里就可以用这种整体扫描的方法了.

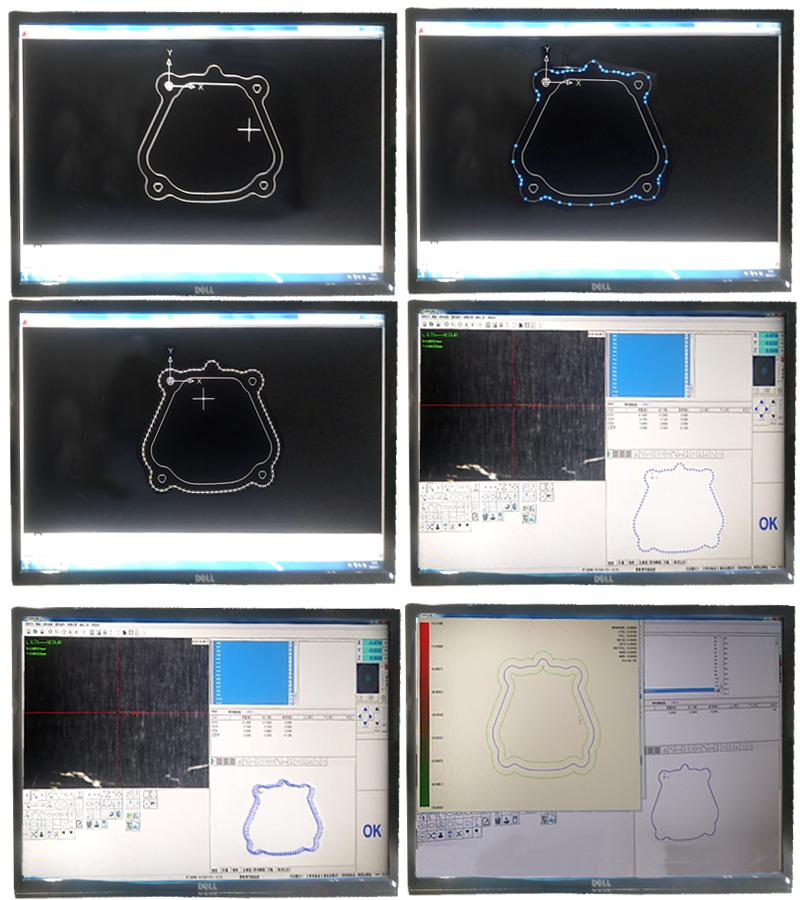

     把工件的CAD图纸导入到我们的测量软件中，然后把图纸中要测量的目标尺寸轮廓坐标提取出来，在软件中生成软件中的点集图形。再把实物在二次元测量仪中扫描的真实轮廓所得点集形成图形进行比对，可以即可得出实物与图纸间的轮廓度值。同时，还可以生成形象的示意比对模形，可以清晰的看到哪些工件哪些部位尺寸偏差过大。这种方式目前是我们公司测量工件轮廓度在行业内最快捷，最方便的方法。（详细可以点击客服，我们发实际测量视频给您观看）

   总之,当我们用二次元影像测量仪去测工件的轮廓度时,我们首先要满足二个先行条件.一个是我们的仪器 本身需要具备这种扫描功能;其次,我们的测量软件可以满足扫描后对点集的计算.然后才可以达到我们的轮 廓度测量要求.
